低溫恒溫槽使用說明書

 點擊下載

一．概述

低溫恒溫槽又稱恒溫槽，廣泛應用于石油，化工，電子儀表，物理，化學，生物工程，醫藥衛生，生命科學，輕工食品物性測試及化學分析等研究部門，高等院校，企業質檢及生產部門，為用戶工作時提供一個冷熱受控，溫度均勻恒定的場源，對實驗樣品或生產的產品進行恒定溫度實驗或測試，也可作為直接加熱或制冷和輔助加熱或制冷的熱源或冷源。

二．主要技術指標及要求

1．電源電壓：220VAC±10%； 環境溫度：25℃； 相對濕度：< 85%RH；

2．溫度傳感器：PT100；

3．溫度設定范圍：-40.00～100.00℃(具體溫度范圍，根據恒溫槽具體型號而定)；

溫度測量范圍：-40.00～100.00℃；

4．溫度波動度：±0.05～0.2(低溫0.00～-22.00℃)；±0.1（低溫-32.00℃、-40.00℃）；

5．溫度測量值基本誤差：＜0.1%；數顯分辨率：0.01/0.1；

6．循環泵流量：6L/min；

制冷繼電器≤4A（感性負載）； 循環繼電器≤1A（感性負載）；

攪拌繼電器≤1A（感性負載）； 開關繼電器≤1A（感性負載）；

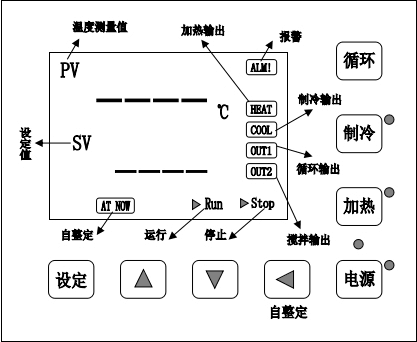

三．面板指示

四．按鍵定義：

1．“電源”鍵：開啟或關閉控制器本身的顯示和所有輸出。

注意：通過此鍵使控制器處于關閉狀態時，并未真正切斷設備電源，因此若設備長時間不使用，強烈建議拔掉設備外部電源！

2．“循環”鍵：循環輸出開關鍵。

3．“制冷”、“加熱”鍵：制冷、加熱允許開關鍵。

4．“設定”鍵：在正常顯示狀態下，點擊此鍵可進入到溫度設定狀態。

5．“?”（移位）鍵：在設定狀態下點擊此鍵可使設定值移位閃爍修改。在正常顯示狀態下，長按此鍵5秒可進入到溫度自整定選擇狀態。

6．“▼”（減?。╂I：在設定狀態點擊此鍵可使設定值遞減，長按此鍵可使設定值連續遞減。

7．“▲”（增加）鍵：在設定狀態點擊此鍵可使設定值遞加，長按此鍵可使設定值連續遞加。

五．操作及使用方法

1．使用前，槽內需要加入液體介質，液體介質液面不能低于工作臺板20mm。

液體介質的選用：

工作溫度低于8℃時，液體介質一般選用酒精。工作溫度8～80.00℃時，液體介質一般選用純凈水。工作溫度80～300℃時，液體介質一般選用油。制冷時，槽內溫度高于40℃時，壓縮機不能開啟，否則會燒壞壓縮機系統。高溫使用完畢，必須等到槽內溫度低于40℃時，方可打開壓縮機制冷功能鍵，制冷到實驗需要溫度。

2．循環泵的鏈接：

內循環，只需要將出液管與進液管用軟管連接即可。外循環，將出液管用軟管連接在槽外容器進口，將進液管接在槽外容器的出口。

3．恒溫槽有內外兩種循環模式，外循環可以將槽內恒溫液體外引，可以建立第二恒溫場，作為冷源（熱源）可以降低（升高）槽外部實驗室容器的溫度，擴展使用范圍。還可以內循環使用，外部實驗室容器直接放入槽內降低或升高到所需要溫度。環境溫度在25℃時，恒溫槽的溫度波動相對比較穩定。如工作溫度高于環境溫度時，需要開啟加熱功能鍵跟循環鍵功能，方可達到所需要的較小的溫度波動。如工作溫度低于環境溫度時，需要開啟制冷功能鍵、循環功能鍵、加熱功能鍵，方可達到所需要的較小的溫度波動，這時加熱功能鍵是為了補償制冷緩沖過低的溫度，讓恒溫槽溫度波動更加穩定。

4．插好電源，開啟電源開關。儀表上電，控制器處于顯示和所有輸出關閉狀態，點擊“電源”鍵，進入到正常工作狀態。

5．溫度設定

在正常顯示狀態下，點擊“設定”鍵，進入到溫度設定狀態，顯示窗上排顯示提示符“SP”，下排顯示溫度設定值，修改到所需的設定值后，再點擊“設定”鍵，退出此設定狀態，修改的設定值自動保存。

6．說明： 溫度設定值：以下稱SP；第一路溫度測量值：以下稱PV；

1）  模式1：手動模式，電源鍵開啟后直接進入到運行狀態，與“循環”無關，“加熱”和“制冷”鍵有效，對應加熱和制冷允許指示燈點亮或熄滅。

2）  模式2：手動模式，電源鍵開啟后進入到停止狀態，點擊“循環”鍵啟停運行，液晶屏相應顯示提示符“Run”或“Stop”，在運行狀態下，“加熱”和“制冷”鍵才有效，對應加熱和制冷允許指示燈點亮或熄滅，在停止狀態下，“加熱”和“制冷”鍵無效。

3）  模式3：自動模式，電源鍵開啟后直接進入到運行狀態，控制器自動控制加熱和制冷輸出，“加熱”和“制冷”鍵無效，加熱和制冷允許指示燈自動點亮或熄滅。

7．溫度異常報警

若顯示窗上排顯示“---”，表示溫度傳感器故障或溫度超過測量范圍或儀表本身故障，儀表自動斷開加熱輸出，蜂鳴器連續鳴叫，“ALM!”字符點亮，請檢查溫度傳感器及其接線。

8．上偏差超溫報警時，蜂鳴器斷續鳴叫，“ALM!”字符常亮，超溫報警繼電器輸出斷開。

注：若由于改變溫度設定值而產生超溫報警，“ALM!”字符常亮，但蜂鳴器不鳴叫。

9．故障報警

當信號“SIN1”、“SIN2”短路時，分別顯示錯誤代碼“E-01”、“E-02”。

當允許累計使用時間到時，顯示錯誤代碼“E-05”。

若有錯誤代碼顯示，控制器自動停止運行，斷開所有輸出，蜂鳴器連續鳴叫。錯誤代碼顯示無法清除，若故障排除后，必須點擊“電源”鍵以重新啟動運行。

10．蜂鳴器鳴叫時可按任意鍵消音。

六．系統自整定

當溫度控制效果不理想時可進行系統自整定。自整定過程中溫度會有較大過沖，用戶在進行系統自整定前請充分考慮此因素。

在運行及正常顯示狀態下，長按“移位”鍵5秒，上排顯示自整定提示符“AT”，下排顯示“oFF”，可點擊“增加”或“減小”鍵選擇顯示“on”或“oFF”，在顯示“on”時，點擊“設定”鍵，正在自整定提示符“AT NOW”閃爍，自整定完成后，“AT NOW” 字符停止閃爍，控制器會得到一組更佳的系統PID參數，參數值自動保存。

在自整定過程中，重復上述操作，在顯示“oFF”時，點擊“設定”鍵，可終止自整定程序運行。若工作模式為2或3時，點擊“循環”鍵也可終止自整定程序運行。

當“SP≥dP”時，自整定結果保存為P1、I1、d1；反之，保存為P2、I2、d2。

在系統自整定過程中，“加熱”鍵無效，始終允許加熱輸出，加熱允許指示燈常亮；若有上偏差超溫報警，“ALM!”字符不亮，蜂鳴器也不鳴叫，但超溫報警繼電器輸出會斷開；溫度及內部參數設定無效。

特別說明：在進行自整定時，為使結果更準確，當“SP≥dP”時，若非壓縮機常開式工作，請手動關閉制冷輸出！

七．注意事項

1．使用前，槽內一定要加入液體介質。

2．儀器應安置于通風干燥處，后背及兩側離開障礙物300mm距離。

3．使用完畢，所有開關置于關閉狀態，拔下電源插頭。
